◆概述outline

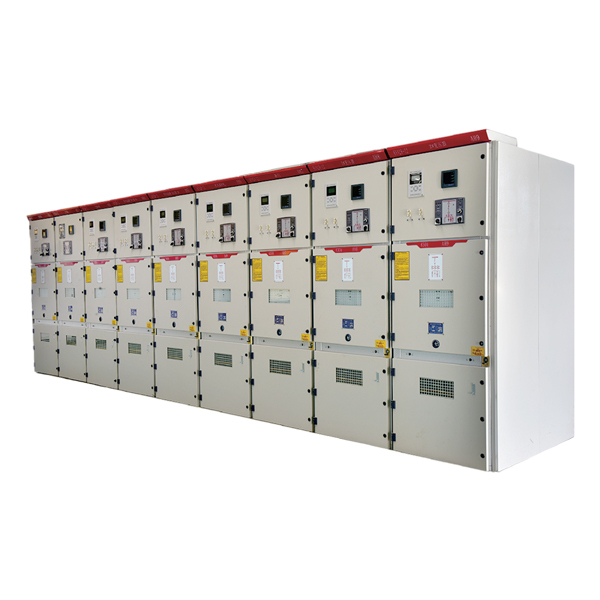

本装置系户内金属铠装抽出式开关设备（以下简称开关设备），是3.6-12千伏三相交流50Hz单母线及单母线分段系统的成套配电装置主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足IEC298、 GB3906 等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电室、防止在带电时误合接地开关的联锁功能，既可配用VSI真空断路器，又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。


◆正常使用条件 Normal service condition

周围环境空气温度∶上限，+40°C下限，-10° C · 海拔∶ 1000M
· 相对环境湿度∶日平均相对湿度不大于95%，月平均相对湿度平均不大于90%;· 地震∶ 烈度不超过8度。
· 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
· 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
特殊工作条件∶在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商。


◆应用范围 sCOPE of application


主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机的起动、实行控制保护、监测等。


◆主要技术参数 Main technical parameters
