◆概述outline
JXF

（IJFF）型控制箱是种安装控制元件， 按要求组合成各种控制功能的控制、配电箱，它的特点是采用整块底板， 根据客户安装元件尺寸的要求，自行设计安装，它适用于额定电压为220V或380V，负载单回路电流不大于400A的单相三线或三相五线的终端电路中，作为对用电设备进行二次和远程控制，对用电设备的过载、短路、过电压漏电起保护作用的一种成套装置。可广泛用于港口、机场、工厂、商业区、住宅区和工矿企业等。


◆应用范围 scOPE of application


采用整块底板，按照客户安装尺寸的要求，自行设计安。对用电设备进行二次和远程控制，对用电设备的过载、短路、过电压漏电起保护作用。


◆结构特点 Structural features
JXFJFF）

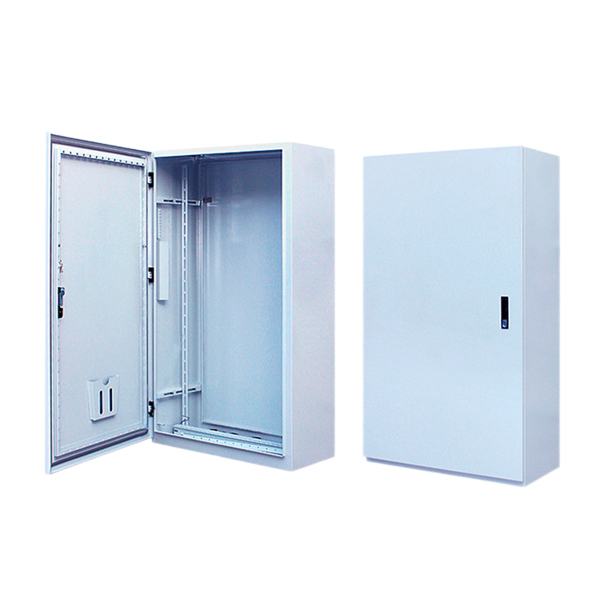

型控制箱主要结构部件有箱体、上盖、 底板和电器开关元件等，内装开关元件可由客户提供的功能要求拟定。为方便上下面接线，加开关孔（尺寸为180X85））.出厂时加橡皮密封，需要进出线时由客户自行拆卸安装。箱体分为明装（挂墙）和暗装（嵌墙两种，颜色以众路灰为主。


◆型号及含义 Model and meaning


-厚度 ThicknesSs -宽度 Width -高度 Height
"R"表示暗装，不带表示明装
"R" denotes embedded intallation. fwithout "R",denotes clearinsalltion
"1"表示金属门，"c2"表示透视窗门
"1" denotes metal door,"2" denotes perspective window.
XF"表示户内，"FF"表示户外控制箱
"XF" denotes indoors,"FF" denotes outdoor control box


◆主要技术参数 Main technical parameters


额定工作电压∶230V 400V 额定工作电流∶ 400A 额定短路分断能力∶ 80kA 外壳防护等级∶IP55
